Descrizione

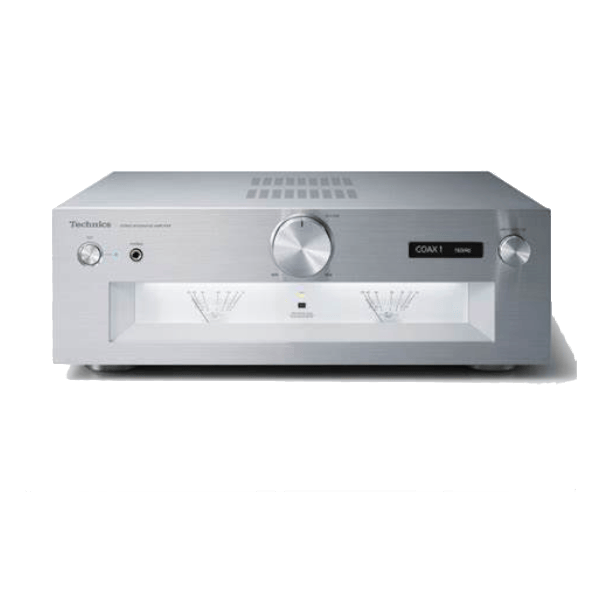

Technics SU-G700M2 è un amplificatore integrato stereo. A prima vista sembrerebbe quasi un amplificatore classico, soprattutto per la presenza di tradizionali Vu Meter. Se poi si presta attenzione agli ingressi Phono, sia MM che MC, l’impressione di trovarsi dinanzi ad un classico ne esce rafforzata. La prospettiva muta quando si nota la ricca batteria di ingressi digitali: ottico, coassiale e USB. La sezione di amplificazione digitale e il processore JENO. Technics SU-G700M2 ha sia un’anima classica e sia una moderna.
Processore JENO (Jitter Elimination e Noise Shaping Optimization)
Per trasmettere fedelmente l’elevata quantità di dati audio senza perdita di qualità per gli altoparlanti, la sezione di amplificazione di potenza del Technics SU-G700M2 utilizza un’amplificazione totalmente digitale che comprende un Processore JENO, sviluppato sul progetto dei sistemi di riferimento. Per ovviare al peggioramento della qualità audio causato dal jitter, che causa problemi agli amplificatori digitali convenzionali, SU-G700 integra un circuito proprietario di riduzione del jitter, in grado di intervenire con successo su tutto lo spettro di frequenze udibili. Inoltre, alla conversione PWM (modulazione di larghezza di impulso) è dedicato un esclusivo circuito di conversione ad alta precisione, fondamentale per ottenere una qualità audio di eccellenza. Ottimizzando alcuni elementi, come la velocità di noise-shaping, il livello e gli interventi di quantizzazione mediante l’esperienza Technics, i dati contenuti in sorgenti sonore ad alta risoluzione vengono convertiti in segnali PWM senza perdita e in tutta l’estensione della gamma dinamica. Queste tecnologie consentono di riprodurre il suono in modo naturale e finemente dettagliato, permettendo agli ascoltatori di percepire anche le sfumature più delicate della musica.
LAPC (Load Adaptive Phase Calibration)
L’impedenza di un altoparlante varia in base alla frequenza e ciò richiede un amplificatore di potenza in grado di pilotare gli altoparlanti senza essere influenzato dalle variazioni di quest’ultimo. Tuttavia abitualmente è presente un limite, gli amplificatori digitali convenzionali sono collegati agli altoparlanti tramite un filtro passa-basso nella fase di uscita, il che li rende ancora più sensibili alle caratteristiche di impedenza dell’altoparlante. Sebbene le caratteristiche di ampiezza degli amplificatori convenzionali siano state migliorate a seguito di un feedback negativo, generalmente non sono state migliorate le caratteristiche di fase.
Abbiamo così sviluppato un algoritmo di ottimizzazione adattiva dell’impedenza degli altoparlanti, che corregge la risposta all’impulso attraverso l’elaborazione del segnale digitale, misurando le caratteristiche di ampiezza-fase della frequenza dell’amplificatore con gli altoparlanti collegati. Questa tecnica consente di uniformare le caratteristiche di frequenza di ampiezza e fase, non raggiunte da amplificatori precedenti. In questo modo il suono presenta una ampia e ricca spazialità.
Alimentazione stabile e silenziosa
La tecnologia di alimentazione incorporata nel modello Reference Class SU-R1000 è stata impiegata per migliorare la potenza e dare una maggiore sensazione di energia. La frequenza di commutazione è stata aumentata dalla consueta banda a 100 kHz alla banda a 400 kHz per assicurare l’erogazione stabile di tensione e corrente, e ridurre gli effetti negativi della modulazione non perfetta sulla qualità audio. Il dispositivo è dotato degli stessi transistor a effetto di campo in nitruro di gallio (GaN) e diodi in carburo di silicio (SiC) montati su SU-R1000 per assicurare prestazioni ottimali del sistema di alimentazione a commutazione ad alta velocità.
Il regolatore di rumore ultra basso che viene fornito, impedisce il calo della regolazione causato dalle frequenze di commutazione fissa e che la componente disturbo si mescoli alle alte frequenze.
Il risultato finale è un’alimentazione ad alta risposta e basso disturbo, che ottimizza le prestazioni dell’amplificatore digitale.
Configurazione a tre sezioni
Gli amplificatori integrati utilizzano un gran numero di circuiti, tra cui i circuiti che gestiscono i micro-segnali degli ingressi e i circuiti che gestiscono grandi quantità di corrente, ad esempio i circuiti di uscita e di alimentazione. L’amplificatore Technics SU-G700M2 presenta una struttura a tre sezioni, con suddivisioni collocate tra i blocchi circuitali in base al livello di segnale gestito. Ciò consente di eliminare le interferenze tra i blocchi circuitali, ottenendo una qualità audio chiara e definita. Oltre alla struttura a tre sezioni, SU-G700M2 viene fornito con un telaio inferiore con una struttura a due livelli, con piastre in acciaio spesse rispettivamente 1,2 mm. e 2 mm., un pannello superiore composto da una piastra in acciaio spessa 1,6 mm. e un pannello anteriore in alluminio spesso 7 mm. per un migliore controllo delle vibrazioni.
Ingresso PHONO a basso rumore
L’ingresso PHONO ottiene un basso rumore grazie all’uso di una configurazione di collegamento parallela differenziale di primo stadio (FET a basso rumore). Inoltre la configurazione del gain a quattro livelli permette di selezionare il miglior gain del suono in base all’uscita della testina. Oltre alle testine MM sono supportate le testine MC. Questo permette una riproduzione ottimale di sorgenti sonore registrate in analogico di alta qualità.
Amplificatore per cuffie di classe AA
Technics SU-G700M2 utilizza un amplificatore per cuffie di classe AA, con circuiti di amplificazione separati per l’amplificazione di tensione e l’amplificazione di corrente del segnale audio. La tensione è amplificata da un amplificatore operativo di alta qualità, mentre la corrente viene amplificata mediante un amplificatore operativo con elevata capacità di alimentazione. L’uscita di alta qualità del segnale PWM proveniente dal processore JENO viene convertita in analogica con elevata precisione, consentendo il funzionamento perfetto delle cuffie. Questo consente di riprodurre la musica con una bassa distorsione e un’ampia risposta in frequenza a prescindere dall’impedenza delle cuffie in uso.
Specifiche tecniche
Potenza di uscita
70 W + 70 W (1 kHz, T.H.D. 0,5%, 8Ω, 20 kHz LPF )
140 W + 140 W (1 kHz, T.H.D. 0,5%, 4Ω, 20 kHz LPF)
Impedenza di carico
4Ω-16Ω
Risposta in Frequenza
PHONO (MM)
20 Hz – 20 kHz (DEVIAZIONE RIAA ±1dB, 8Ω)
PHONO (MC)
20 Hz – 20 kHz (DEVIAZIONE RIAA ±1dB, 8Ω)
LINEA
5 Hz – 80 kHz ( -3dB, 8Ω )
DIGITALE
5 Hz – 80 kHz ( -3dB, 8Ω )
Sensibilità/impedenza in ingresso
PHONO (MM)
2,5 mV / 47 kΩ
PHONO (MC)
300 uV /100 Ω
LINEA
200 mV / 22 kΩ
Terminale di ingresso Analogico
2 LINE (LINE1, LINE2/INGRESSO PRINCIPALE)
PHONO (MM/MC) x1
DLNA Codec supportati
2 digitale ottico (OPT 1, OPT 2)
2 digitale coassiale (COAX 1, COAX 2)
USB-B x1 (PC)
Terminale di Uscita Analogico
1 LINE OUT (USCITA LINEA)
1 PRE OUT (USCITA PRE)
Uscita Cuffie
Stereo Φ6,3 mm
PC (USB-B)
USB 2.0 ad alta velocità
USB Audio Classe 2.0, modalità asincrona
Formati digitali supportati
PCM sì (32, 44,1, 48, 88,2, 96, 176,4, 192, 352,8, 384 kHz/16, 24, 32 bit)
DSD sì (2,8 MHz, 5,6 MHz, 11,2 MHz)
Modalità di controllo DSD
Modalità nativa ASIO, modalità DoP
Alimentazione
CA 220 V – 240 V, 50/60 Hz
Consumo
95 W
Dimensioni (L x A x P)
430 mm × 148 mm × 428 mm
Peso
circa 12,6 Kg
Accessori
Cavo CA, telecomando, batterie per il telecomando, Manuale di istruzioni
